DSC對光伏組件用乙烯-醋酸乙烯共聚物(EVA)交聯(lián)度測試

DSC交聯(lián)度測試是一種利用差示掃描量熱法（DSC）來測量材料交聯(lián)度的方法。差示掃描量熱法是一種熱分析技術(shù)，它可以在程序控制的溫度下測量物質(zhì)與參比物之間的功率差隨溫度的變化。本次交聯(lián)度測試采用匯誠儀器的差示掃描量熱儀DSC-600進行試驗，下面將詳細探討DSC對光伏組件用乙烯-醋酸乙烯共聚物交聯(lián)度測試，并展示實驗結(jié)果。

在DSC交聯(lián)度測試中，首先需要準(zhǔn)備樣品，分別為DX-HC-層壓和DX-HC-未層壓，取樣品質(zhì)量6.3mg，然后將其放入匯誠儀器差示掃描量熱儀DSC-600中。接下來，設(shè)置升溫速率10℃/min和溫度范圍25℃~225℃，通入氮氣開始進行測試。在測試過程中，DSC-600儀器會記錄樣品的吸熱或放熱情況，這些數(shù)據(jù)將被用于計算交聯(lián)度。

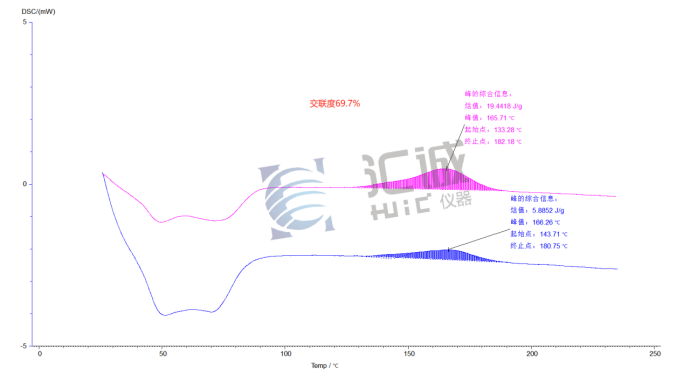

下圖是我們利用匯誠儀器差示掃描量熱儀DSC-600進行實驗得到是實驗圖譜，

從DSC 的測試結(jié)果顯示，紅色曲線為未層壓樣品的曲線圖，其焓值是19.4418 J/g；藍色曲線為層壓樣品的曲線圖譜，其焓值是5.8852 J/g。根據(jù)計算可以得出交聯(lián)度是69.7%。

總的來說，DSC交聯(lián)度測試是一種重要的材料性能測試方法，它可以幫助我們了解材料的交聯(lián)程度，從而預(yù)測其在實際應(yīng)用中的性能表現(xiàn)。
