利用DSC測試環(huán)氧樹脂的玻璃化轉(zhuǎn)變溫度實(shí)驗(yàn)

環(huán)氧樹脂的玻璃化轉(zhuǎn)變溫度（Tg）是指高分子材料由高彈性狀態(tài)轉(zhuǎn)變?yōu)橛泊酄顟B(tài)的臨界溫度，它是評價(jià)環(huán)氧樹脂材料性能的重要指標(biāo)，對于材料的適用范圍和使用條件有著重要影響。本實(shí)驗(yàn)使用匯誠儀器的差示掃描量熱儀DSC-600S對環(huán)氧樹脂進(jìn)行測試。

DSC測玻璃化轉(zhuǎn)變溫度的原理是利用DSC儀器測量樣品在加熱或冷卻過程中的熱量變化，通過測量這個(gè)熱量變化來確定玻璃化轉(zhuǎn)變溫度。

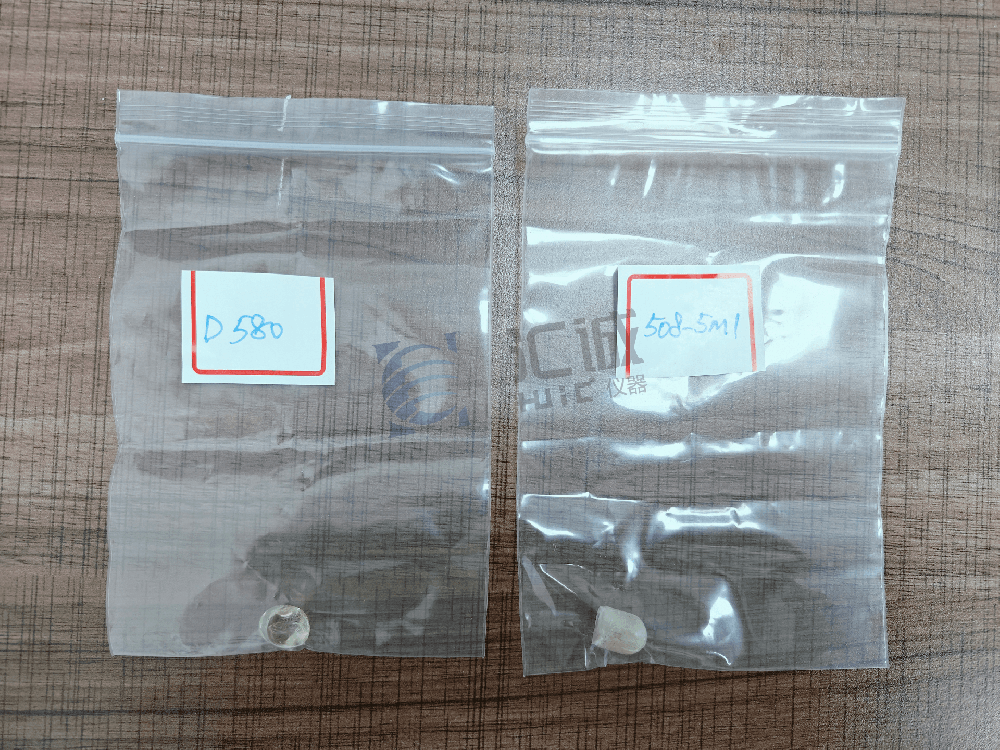

首先，我們制取樣品并進(jìn)行稱重，設(shè)置DSC儀器參數(shù)，溫升為10℃/min，溫度控制在30~180℃之間，并通入氮?dú)獗Ｗo(hù)。啟動(dòng)儀器，待DSC值穩(wěn)定時(shí)即可開始實(shí)驗(yàn)，下圖是利用匯誠儀器的差示掃描量熱儀DSC-600S對環(huán)氧樹脂的玻璃換轉(zhuǎn)變溫度的實(shí)測圖譜。

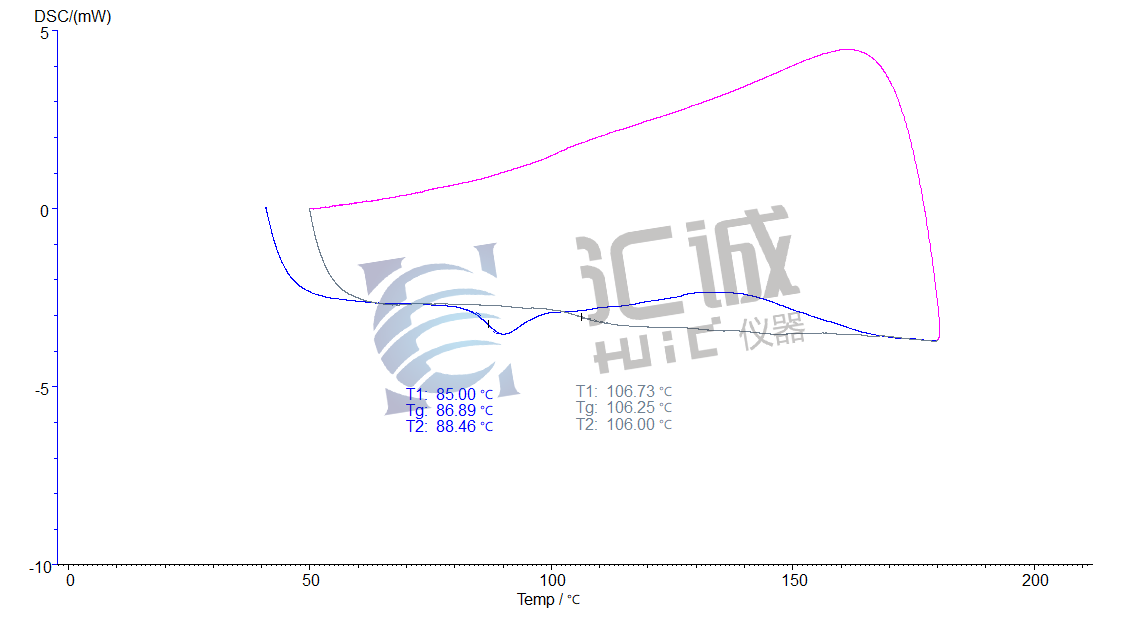

從DSC的測試結(jié)果顯示，樣品D580第一次升溫的Tg溫度是86.89℃，第二次升溫的Tg溫度是106.25℃。

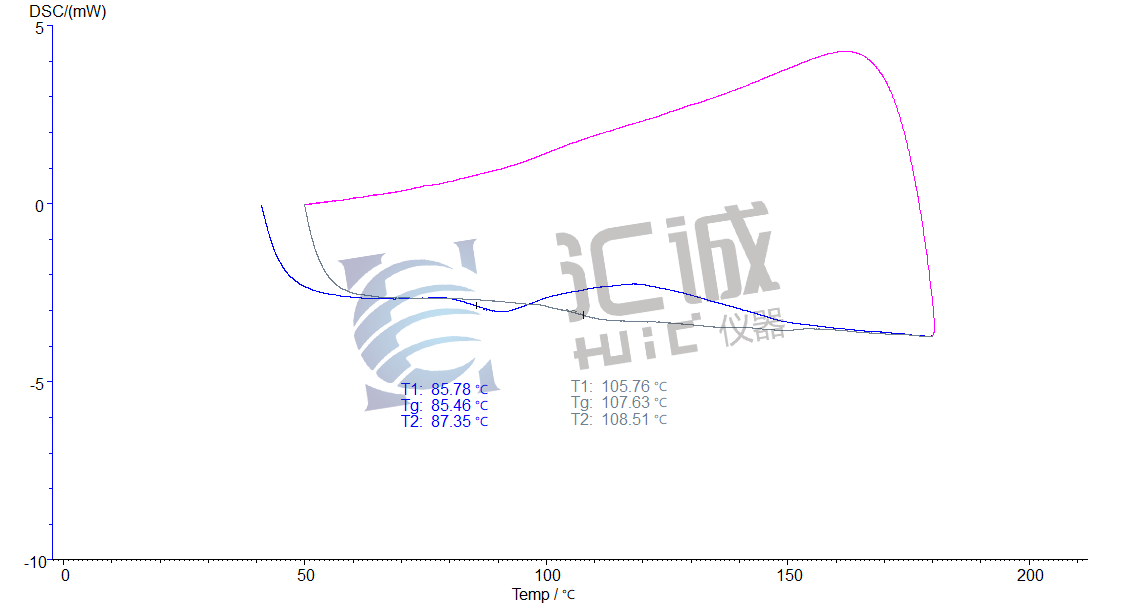

從DSC的測試結(jié)果顯示，樣品508-5MI第一次升溫的Tg溫度是85.46℃。第二次升溫的Tg溫度是107.63℃。

綜上所述，通過DSC測試獲得的玻璃化轉(zhuǎn)變溫度數(shù)據(jù)對于評估環(huán)氧樹脂的性能至關(guān)重要，同時(shí)也是改進(jìn)材料設(shè)計(jì)和應(yīng)用的重要依據(jù)。
