熱重分析儀TGA-601S分析草酸鈣熱分解過程

在草酸鈣熱分解特性的研究中，使用南京匯誠儀器的 TGA-601S 熱重分析儀進(jìn)行實(shí)驗(yàn)，旨在通過熱重分析技術(shù)探究草酸鈣在不同溫度下的熱分解過程，確定其脫水、分解溫度及殘留物質(zhì)量，并驗(yàn)證三步分解反應(yīng)的機(jī)理。

實(shí)驗(yàn)選用分析純草酸鈣一水合物作為樣品，稱取5mg草酸鈣粉末平鋪于氧化鋁坩堝中，在室溫至900°C范圍內(nèi)，以10°C/min的升溫速率，在氮?dú)鈿夥障逻M(jìn)行測(cè)試，通過校準(zhǔn)儀器后設(shè)置升溫程序，記錄質(zhì)量變化及熱重曲線。

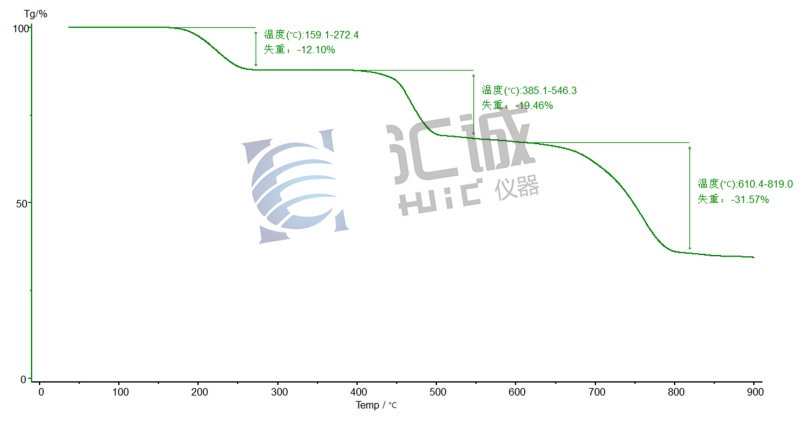

實(shí)驗(yàn)圖譜顯示，草酸鈣熱分解存在三個(gè)明顯失重階段。第一階段在 159.1-272.4°C，失重 12.10%，對(duì)應(yīng)草酸鈣一水合物失去結(jié)晶水，生成無水草酸鈣；第二階段在 385.1-546.3°C，失重 19.46%，為無水草酸鈣分解為碳酸鈣和一氧化碳；第三階段在 610.4-819.0°C，失重 31.57%，是碳酸鈣進(jìn)一步分解為氧化鈣和二氧化碳。

綜上所述，利用匯誠儀器的熱重分析儀TGA-601S對(duì)草酸鈣熱失重實(shí)驗(yàn)的結(jié)果表明，草酸鈣在加熱過程中依次經(jīng)歷脫水、草酸鈣分解和碳酸鈣分解三個(gè)階段，最終殘留物為氧化鈣（CaO），與理論預(yù)測(cè)相符。
