丙烯酸固體樹脂作為無定形高分子材料，熱性能核心體現(xiàn)在玻璃化轉(zhuǎn)變溫度（Tg）上，其分子鏈運(yùn)動(dòng)狀態(tài)隨溫度變化的特性，直接決定材料應(yīng)用場(chǎng)景。

差示掃描量熱儀（DSC）對(duì)丙烯酸固體樹脂進(jìn)行測(cè)試，在特定溫度程序下獲取其熱流變化信息，明確樹脂的玻璃化轉(zhuǎn)變溫度（Tg），分析其熱學(xué)行為特征，為該樹脂的加工工藝優(yōu)化及應(yīng)用環(huán)境選擇提供熱學(xué)數(shù)據(jù)支持。

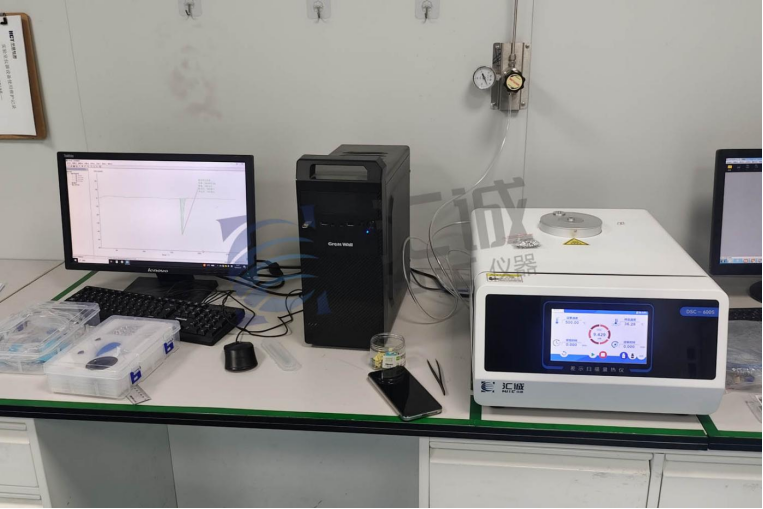

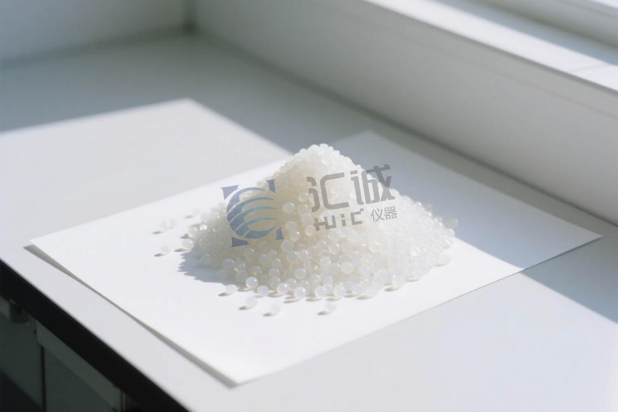

取5mg的丙烯酸固體樹脂顆粒進(jìn)行實(shí)驗(yàn)，放置在鋁坩堝內(nèi)，以空白坩堝為參比。設(shè)置實(shí)驗(yàn)條件，25℃起始，以 20℃/min 升溫至 200℃并恒溫 5 分鐘，再以 20℃/min 降溫至 100℃恒溫 5 分鐘，最后以 20℃/min 升溫至 200℃。通入高純氮?dú)獗Ｗo(hù)，啟動(dòng)儀器，DSC-600S將自動(dòng)記錄數(shù)據(jù)并生成DSC曲線。

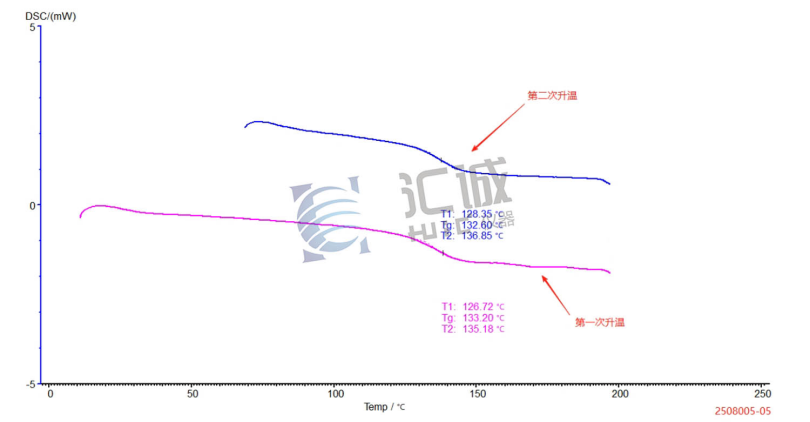

通過匯誠儀器差示掃描量熱儀DSC-600S的測(cè)試，實(shí)驗(yàn)獲取清晰熱流變化曲線。第一次升溫時(shí)，90-110℃區(qū)間基線雖有階躍，但受熱歷史影響特征模糊；降溫及恒溫階段無明顯吸放熱峰，基線趨穩(wěn)以消除熱歷史；第二次升溫時(shí)，Tg 區(qū)間基線階躍顯著，經(jīng)分析，轉(zhuǎn)變起始溫度 128.35℃、中點(diǎn)溫度 132.60℃、終止溫度 136.85℃。

綜上所述，本次丙烯酸固體樹脂熱分析實(shí)驗(yàn)，憑借南京匯誠儀器 DSC-600S 的精準(zhǔn)檢測(cè)，成功獲取可靠 Tg 數(shù)據(jù)，為樹脂應(yīng)用提供關(guān)鍵支撐。匯誠儀器深耕熱分析領(lǐng)域，將持續(xù)以專業(yè)儀器助力材料熱性能研究，賦能科研與產(chǎn)業(yè)發(fā)展。
