差示掃描量熱法（DSC）是一種重要的熱分析技術(shù)，用于測量材料在加熱過程中的熱量變化，進(jìn)而分析材料的物理和化學(xué)性質(zhì)。本文將介紹如何利用DSC技術(shù)測定金屬鎳在30°C附近的比熱容，并以南京匯誠儀器儀表有限公司的DSC-600C差示掃描量熱儀為例，展示實(shí)驗(yàn)過程和結(jié)果。

比較法測定比熱容（Cp）的原理：

在樣品不發(fā)生任何熱轉(zhuǎn)變的穩(wěn)定升溫區(qū)間，DSC曲線會(huì)偏離基線。這個(gè)偏離的大小與樣品的比熱容、質(zhì)量以及升溫速率成正比。具體步驟如下：

1.  空白基線測量： 在相同的實(shí)驗(yàn)條件下，對(duì)兩個(gè)空的樣品盤（或放入惰性參比物，如氧化鋁）進(jìn)行掃描，得到一條基線。

2.  標(biāo)準(zhǔn)樣品測量： 在其中一個(gè)樣品盤中加入已知精確質(zhì)量和比熱容的標(biāo)準(zhǔn)樣品（通常為藍(lán)寶石），在相同條件下掃描，得到標(biāo)準(zhǔn)樣品的DSC曲線。

3.  待測樣品測量： 在相同樣品盤中加入已知精確質(zhì)量的待測樣品（本次實(shí)驗(yàn)為鎳），在相同條件下掃描，得到待測樣品的DSC曲線。

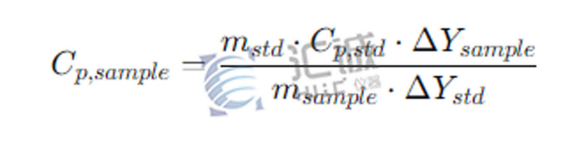

在相同的溫度點(diǎn)（如30°C），比熱容的計(jì)算公式為：

使用匯誠儀器的DSC-600C差示掃描量熱儀進(jìn)行實(shí)驗(yàn)，得到鎳在30°C時(shí)的比熱容為0.4358 J/(g·°C)，與理論值（約0.44 J/(g·°C)）非常接近，表明實(shí)驗(yàn)結(jié)果可靠。

DSC技術(shù)是一種快速、有效且準(zhǔn)確的測量材料比熱容的方法，在材料科學(xué)研究中具有廣泛應(yīng)用。匯誠儀器的DSC-600C差示掃描量熱儀具有高精度、高靈敏度和操作簡便等優(yōu)點(diǎn)，是進(jìn)行材料熱分析的理想選擇。
