匯誠儀器DSC測試丙烯酸樹脂玻璃化溫度Tg與進口儀器對比

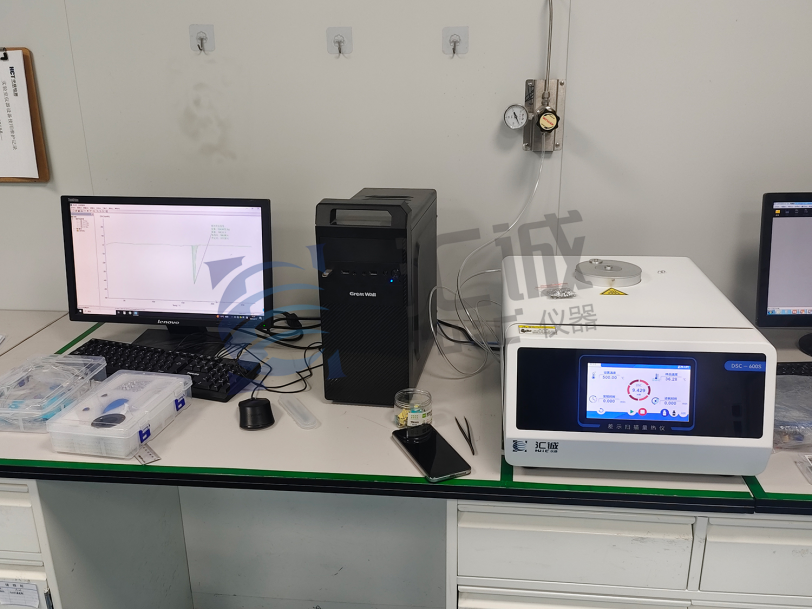

為驗證國產(chǎn)差示掃描量熱儀的測試性能，本次實驗選用同一批次丙烯酸固體樹脂，以南京匯誠儀器的DSC-600S與進口品牌TA Instruments的DSC 250為測試儀器作對比，本實驗采用相同樣品、相同實驗條件進行對比測試，旨在分析兩類儀器的測試精度與數(shù)據(jù)可靠性。

實驗采用統(tǒng)一溫度程序：25℃升溫至 160℃并恒溫 5min，降溫至 50℃恒溫 5min 后再次升溫至 160℃，升溫速率設(shè)定為 20℃/min，測試溫度范圍覆蓋 25-160℃。

測試結(jié)果顯示，匯誠 DSC-600S 的測試圖譜清晰呈現(xiàn)了樹脂玻璃化轉(zhuǎn)變過程中的熱流變化，標記出三個關(guān)鍵溫度值：106.45℃（起始溫度）、109.09℃（中點溫度）和 113.08℃（終點溫度），圖譜縱軸為原始熱流值（DSC/(mW)），橫軸為溫度（0-160℃），清晰顯示了樹脂在玻璃化轉(zhuǎn)變過程中的熱流變化。

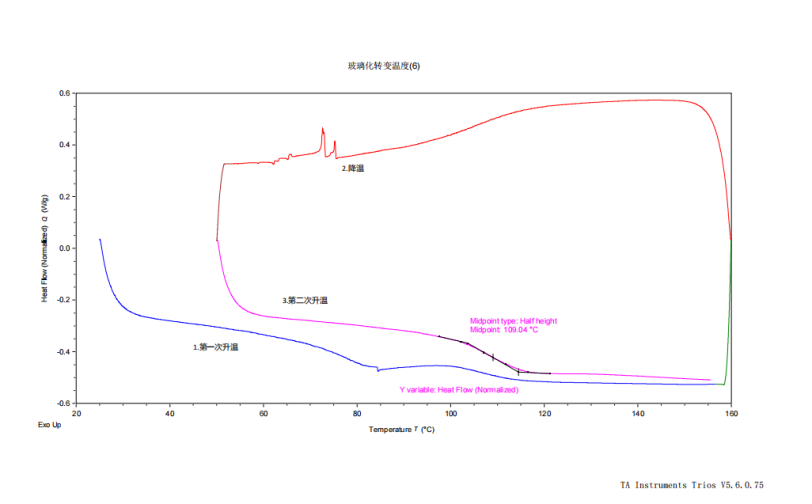

TA儀器測試圖譜明確記錄了完整實驗過程，并通過“半高法（Half height）”計算玻璃化轉(zhuǎn)變的中點溫度為109.04℃。圖譜縱軸為歸一化熱流，橫軸為溫度（20-160℃），標注“Exo Up”（放熱向上），符合TA儀器標準數(shù)據(jù)呈現(xiàn)方式。

兩類儀器測試的核心Tg中點溫度對比：

- 國產(chǎn)DSC儀器：109.09℃

- TA儀器：109.04℃

- 偏差：0.05℃

兩者核心中點溫度偏差僅為 0.05℃，遠小于一般DSC測試中±1℃的允許誤差范圍，說明在玻璃化轉(zhuǎn)變核心特征溫度的捕捉上，國產(chǎn)儀器與TA儀器具有良好的一致性。

此次對比實驗充分證明，匯誠 DSC-600S 在丙烯酸固體樹脂 Tg 測試中表現(xiàn)優(yōu)異，與 TA 儀器的核心數(shù)據(jù)高度吻合，彰顯了國產(chǎn)儀器可靠的測試性能。未來隨著多批次樣品、多升溫速率等拓展測試的推進，匯誠儀器將持續(xù)驗證產(chǎn)品的長期穩(wěn)定性與重復(fù)性，為材料檢測領(lǐng)域提供更具性價比的國產(chǎn)解決方案。
